1. 빅데이터의 개요

 1-1. 빅데이터의 정의

   - 대량의 흩어진 데이터를 수집, 저장, 발굴, 분석 하여 2차 데이터로 만들어 내고 이를 비즈니스화 하는 일련의 과정

 1-2. 빅데이터의 특성

   - 데이터의 규모가 방대하고(Volume), 데이터의 종류가 다양하며(Variety), 데이터 처리 및 분석을 적시에 해결해야 하는(Velocity) 특성을 가지고 있음

2. 빅데이터의 분석 플랫폼, 관리기술

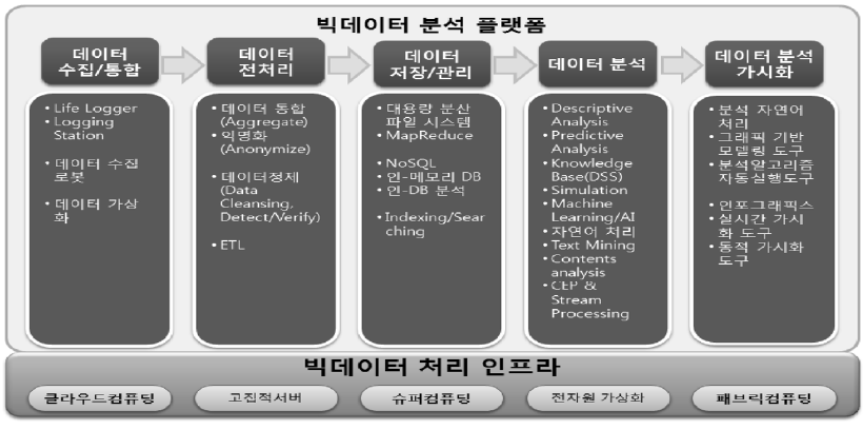

 2-1. 빅데이터의 분석 플랫폼

 2-2. 빅데이터의 관리기술

Oracle VM-UBUNTU

• 새로 만들기(유분투)





• 메모리(2048MB) 설정





• 유분투 설치



















• 게스트 확장 설치









• 공유폴더 지정









• Root 유저 사용을 위한 Passwd 변경









UBUNTU Telnet 서버스 설치

• Hadoop 설정시 Telnet 과 SSH가 열려 있어야 합니다.



  • Telnet 패키지 설치 (root 유저)

• Vi /etc/xinetd.conf



• Telnet 접속확인

• Network 설정





















UBUNTU SSH 설치

• SSH Pkg 설치

• Key 생성

• 인증키 복사

자바설치

• 설치파일

• Java version 확인

Hadoop 설치 - Pseudo mode

• Local Mode, Pseudo Mode, Cluster Mode 중 Pseudo Mode 설치



• 설치파일

• Hadoop psuedo-mode 설정
• Home/hadoop/hadoop-0.20.2-cdh3u5/conf



• Core-site.xml : namenode

• Hdfs-site.xml : HDFS 관련 설정, 복제경로

• Mapred-site.xml : Job Tracker 위치 및 Task 정보

• Hadoop-env.sh : 하둡 데몬관련 환경변수

• 환경변수 설정(.profile)

Hadoop 구동(/home/hadoop/hadoop-0.20.2-cdh3u5)

• Hadoop namenode -format



Hadoop 실행 및 프로세스 확인

• ./start-all.sh
• /usr/lib/jvm/bin/Jps



• 기타 명령어
  • Hadoop fs -ls
  • Hadoop fs -mkdir
  • Hadoop fs -put
  • Hadoop fs -rmr
  • Hadoop fs -cat
  • Hadoop fs -getmerge



예제 1 WordCount

• 디렉터리 생성 및 분석 파일 업로드



• MapReduce 실행





• 결과 확인















• Monitoring



  NameNode : 50070

  DataNode : 50075

  Secondary NameNode : 50090

  Bakcup / Checkpoint Node : 50105

  JobTracker : 50030

  TraskTracker : 50060







[참고자료]

거침없이 배우는 하둡(Hadoop IN Action)

http://hadoopdb.sourceforge.net/guide/

http://hadoop.apache.org/docs/r0.20.2/hdfs_design.html

http://www.ibm.com/developerworks/kr/library/

http://bradhedlund.com/2011/09/10/understanding-hadoop-clusters-and-the-network/

Big Data Vs RDBMS

• 정형화된 비즈니스적인 중요 데이터의 경우 RDBMS 사용
• RDBMS: seletct -> 처리 -> 보내기 / Big-Data : 작동방식(funtion)-> 처리 -> 처리완료
• 개발 방식의 변화 OOP(object-oriented Programming) -> FP(Funtion Programming)
• 비즈니스적으로는 중요하지만, 분석을 통하여 새로운 정보를 추출하는 경우 Big-Data 사용
• 결론적으로, RDBMS와 Big-Data는 적절한 업무 및 환경 파악을 통하여 효율적인 구축이 필요합니다. ( 각 업무와 환경에 맞는 DB를 선택적으로 선별하여 사이트구축, 정형화되고 표준화된 Database -> 비정형화되고 다양한 형태의 Database 형태로 변화하고 있습니다)



데이터 분석 순서

• 데이터 수집 ( Flune,Scribe, Chukwa)
• 데이터 저장 ( HDFS)
• 트렌젝션 데이터저장 (NO-SQL)
• 실시간 분석 (S4, Strom, OEP)
• 배치 분석 (Map/Reduce)
• 데이터 마이닝/통계 ( Mahout R)
• 클러스터 관리 (zookeeper, HIVE)
• 데이터직렬화 (Arvo 등)

HaDoop Distributed File System

• HDFS 의 장단점
  • 장점 : X86 장비내보 로컬디스크, 수천개의 대규모 클러스터, 고가용성(1-5000), 장애시 자동감시 및 복구, 서버 추가 및 재설치 불필요, 분석용 데이터 저장가능
  • 단점 : 저장가능한 파일수의 한계, Namenode의 SPOF, 범용스토리지를 사용할 경우의 제약
    • 단일 고장점(single point of failure, SPOF)는 시스템 구성 요소 중에서, 동작하지 않으면 전체 시스템이 중단되는 요소를 말한다.



• 데이터 저장 방식
  • NameNode에서 해당 데이터의 위치정보를 따라 Client를 통해 DataNode에 내려가게 되면, 해당 데이터는 복제(default: 3) 되어 DataNode에 저장됩니다.
  • DataNode가 사용할 수 없게 될 경우, NameNode에서는 해당데이터와 같은 내용이 복제되어 저장된 DataNode의 메타정보를 통하여 Read & Write를 진행하고 다시 한번 더 복제가 발생하여 보관됩니다.

Name Node

• NameNode: 실데이터 DataNode 분산저장, 각 데이터 위치에 대한 메타정보 및 변경된 내역에 대한 Log정보를 가지고 있습니다.(기본 64MB, 복제: 3), 메모리 상에 올려놓고 각 데이터의 위치정보를 주는 역할과 변경된 내용을 저장하는 역할을 담당합니다.
• Fsimage : 각 데이터의 위치정보, 메타정보를 가지고 있어서 쓰기 및 읽을 경우, 반드시 Name Node를 통하여 데이터를 이용할 수 있습니다.(메타정보관리)
• Edit logs: DataNode에서 수정 및 반영된 모든 내용을 Edit log에 기록하는 역할을 담당합니다.(RDBMS의 Redolog와 비슷한 역할)
• Namenode의 경우, 그 역활이 중요하기 때문에 SecondaryNameNode를 통하여 실시간(5분)으로 병합 및 동기화를 통하여 혹시나 발생할 수 있는 장애에 대비해야 합니다.
• 1개의 NameNode에 대략 5000개의 DataNode 클러스터를 구성할 수 있습니다.

SecondaryNameNode

• SecondaryNamenode의 경우, NameNode의 Fsimage(메타정보) 백업 및 edit log 정보를 병합 및 동기화하는 역할을 수행합니다.
• NameNode에 장애가 발생할 경우, 백업된 메타정보와, 병합 및 동기화된 edit log 정보를 통하여 IP및 DNS정보를 변경하여 SecondaryNamenode-> NameNode로 변경하여 장애처리가 가능합니다.
• Edit log가 많이 쌓이고 SecondaryNamenode가 없을 경우, 해당 로그정보들이 모두 처리되기 전까지 구동되지 않는 경우가 발생할 수 있습니다. 또한 수행 속도의 저하 및 메모리 낭비현상도 발생할 수 있습니다.



HDFS Client

• HDFS Client의 경우 NameNode와 DataNode 사이에서 데이터의 Read와 Write를 조율해주는 역할을 해줍니다.
• Client에서 데이터를 요청했을 경우, NameNode에서 먼저 해당 데이터에 대한 메타정보를 HDFS Client에게 보내주게 되고, 해당 정보를 바탕으로 각 DataNode에 분산되어 복제되어 있는 데이터를 가져오는 형태로 진행됩니다.



Data Node

• Data Node의경우 실 데이터가 보관되어 있는 node로 데이터가 저장될 경우, 복제(default :3)가 발생하여 위 그림과 같이 각기 다른 노드에 복제되어 저장되어 있게 됩니다. 복제된 위치정보의 경우 NameNode에 의하여 관리되게 됩니다.
• DataNode는 HeartBeat를 NameNode에게 날리면서 자신이 살아있음을 지속적으로 표현하고 혹시나 DataNode가 사용할 수 없게 될 경우 복제된 다른 노드에서 데이터를 가지고 올 수 있도록 합니다.
• 결론적으로 NameNode의 메타정보가 분실될 경우, 데이터를 사용할 수 없게 됩니다.



MapReduce

• 평균 계산 및 분산처리 결과 추출(병렬)시 뛰어난 성능을 발휘 합니다. 단, Sorting시 어려운 점이 있습니다.
• Key-Value 형태로 데이터를 정리하고(Mapping) 각 데이터별로 Sorting을 통하여 (Shuffling) 핵심 데이터로 줄여서 (Reducing) 그 결과를 사용자에게 제공합니다.
• Map/Reduce Job 을 구성한 클래스
  • Reducer
    • Mapper의 출력을 읽어 처리
    • 입력 Mapper의 Key와 Value 목록, 출력 Key-Value
  • Mapper
    • InputSplit에서 파일을 읽어서 처리
  • Driver
    • 각종 파일, 파라미터 처리
    • Hadoop Map/Reduce Job 실행
  • Combiner
    • Mapper에서 동작하는 Minireducer(성능 개선 시 추가되는 Class)
  • Patitiner
    • Mapper의 Key를 어느 Reducer에 보낼지 처리(확장 개선 시 추가되는 Class)
  • InputFormat / RecordReal : 입력파일을 읽어드리는 역할



Data Read 및 Write 과정

• Client Data Read -> Namenode에서 해당 Data의 메타정보를 -> HDFS Client에게 전송 -> Map/Reduce -> Job Client에 Job을 제출(XML파일) -> JobTracker -> TaskerTracker -> DataNode(파이프라인) -> 데이터 찾기 완료 -> Client에게 ACK 전송(완료)
• Client Data Write -> 반대로 -> Name Node 메모리와 Log에 변경내용 저장
• Hadoop(Big-data)의 경우, Update 및 데이터 변경이 어렵습니다.
